框架搭建

首先一字连接件采用的是M5*8规格螺丝，螺母为20型-M5*10*6 T型螺母，铝材型号为2020，连接件型号2020型-2孔
连接件装配示例
8mm的也就是材料清单里最短的那个M5型号的螺丝，就是用来连接一字连接板的。其他长度的太长，8毫米刚好。

橡胶脚垫采用的螺丝是M5*16，脚垫大小20*20*22，T型螺母型号依然是20型-M5*10*6
脚垫螺丝长度
从底下穿过去，露出的螺丝尖尖刚好足够塞进T型螺母和铝型材凹槽内，同时螺丝也能上进去4圈左右（目测？反正不需要担心会拧不上去，咬合力绝对是够的）。其他型号太长或太短

线轨的螺丝直径适合M3的螺丝。根据高度，M3*8型号最为合适，搭配20型-M3*10*6T型螺母。

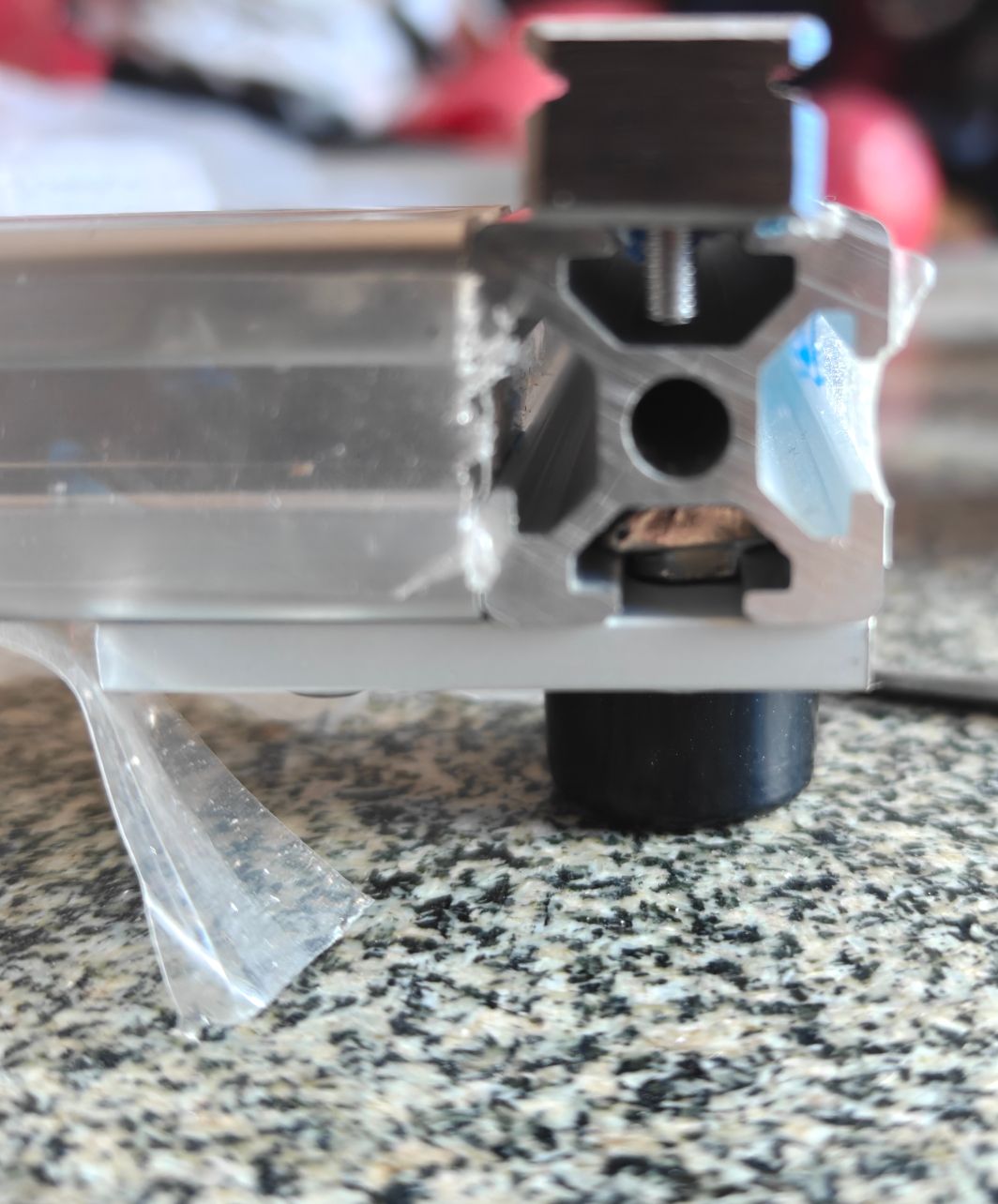

螺丝插进去大概长度，最上面是线轨

零件装配

然后就是3D打印件的装配了
负责控制XY的两个电机的装配，看起来很复杂，其实非常简单。比如：

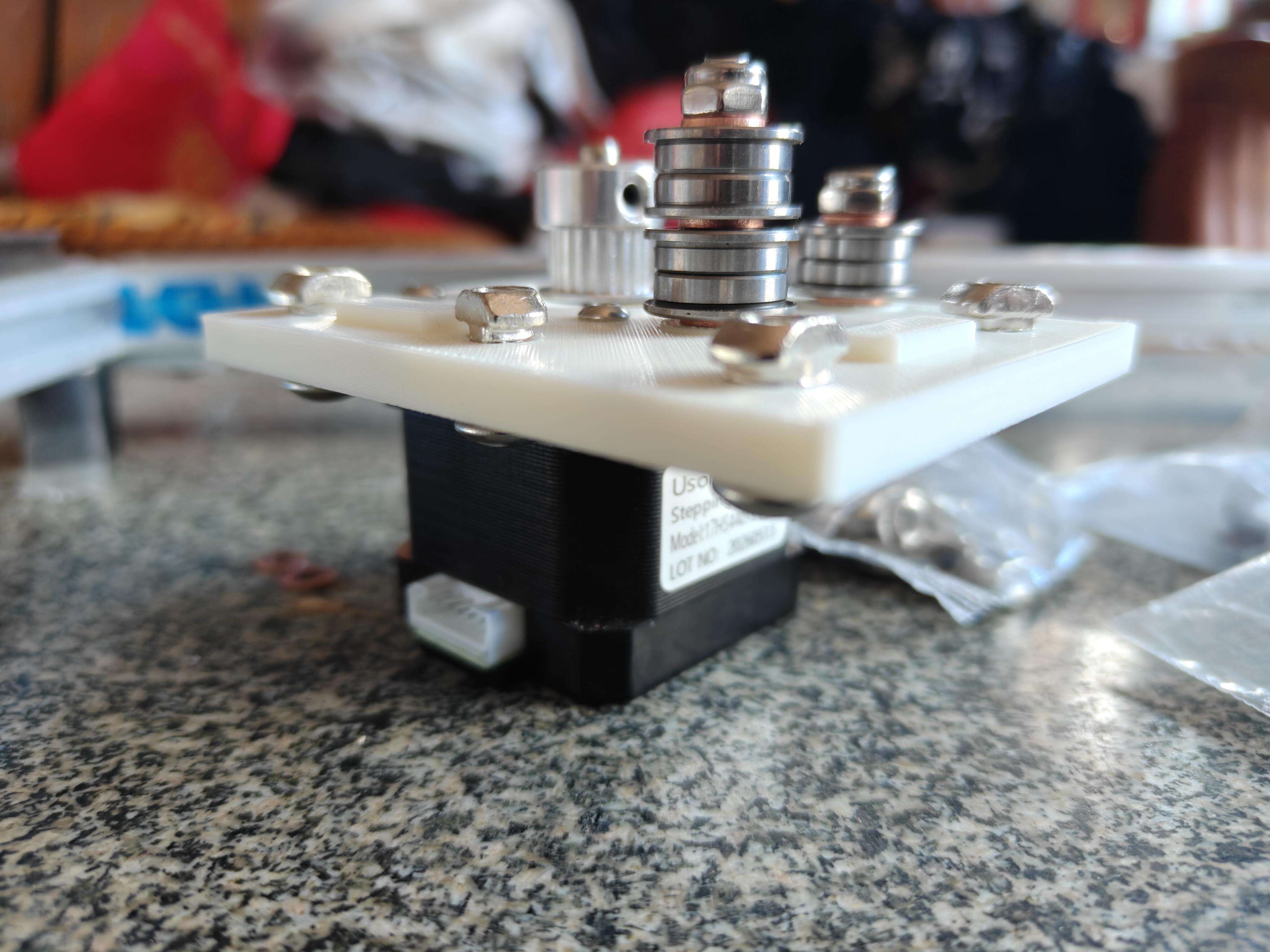

侧向横截面

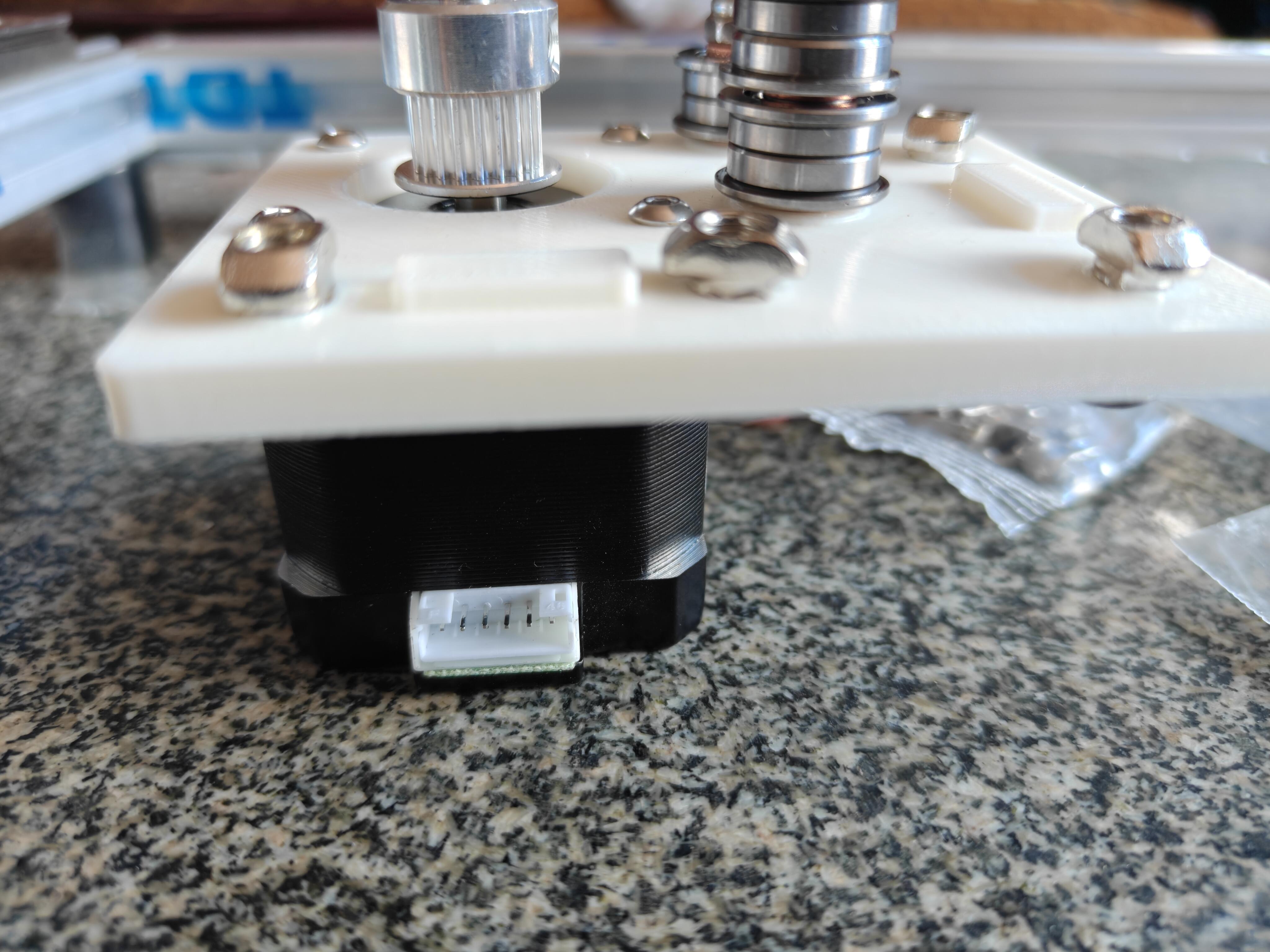

横向横截面
电机的接口方向要对准那个长方形突槽，固定用螺丝为M3*10圆头螺钉(当然M3*8也行，为了更好的固定最好用M3*10的那版)。同时电机那个铁疙瘩要在3D打印件的完全光滑的那一面。
另外轴承的固定螺丝，长的为M5*30，短的为M5*20。当然你要都用M3*30的也行，就是短的那个螺丝不太好上，倒是可以少买一种螺丝了。
轴承安装孔位一共有两个，其中轴承总体高度一高一矮，切勿装反位置！竖着的长方形突槽是个提示，要把高的那一个安装在它的正前方的孔里。
轴承安装方法是最下面放紫铜垫片，上面两个对着的一组轴承，上面继续放紫铜垫片。然后是另一组对着的轴承，然后最顶上以紫铜垫片收尾。最上面的螺丝为M5防松螺母。
短螺丝的轴承安装也同理，只是只有一组轴承和紫铜垫片而已。
惰轮安装的位置，需要对准最下面的轴承。建议是拿同步带试一下再找位置，要不然盲猜位置容易最后同步带脱轨。
最后这个打印件总体的固定螺丝用的是M5*10，实测M5*8根本够不着。T型螺母型号还是20型-M5*10*6老样子。
同理，另外一个零件复制一下也是同样的规格和方法
装好后，俩零件应该是完全对称的。也就是说它是分左右的。

需要注意是，左半边的矮轴承的那个孔里上的螺丝和内容有区别：之前矮的M5*20换成M5*30，并且最下面是隔离柱，上面是紫铜垫片，再上面是一对轴承，最上面是紫铜垫片和防松螺母。

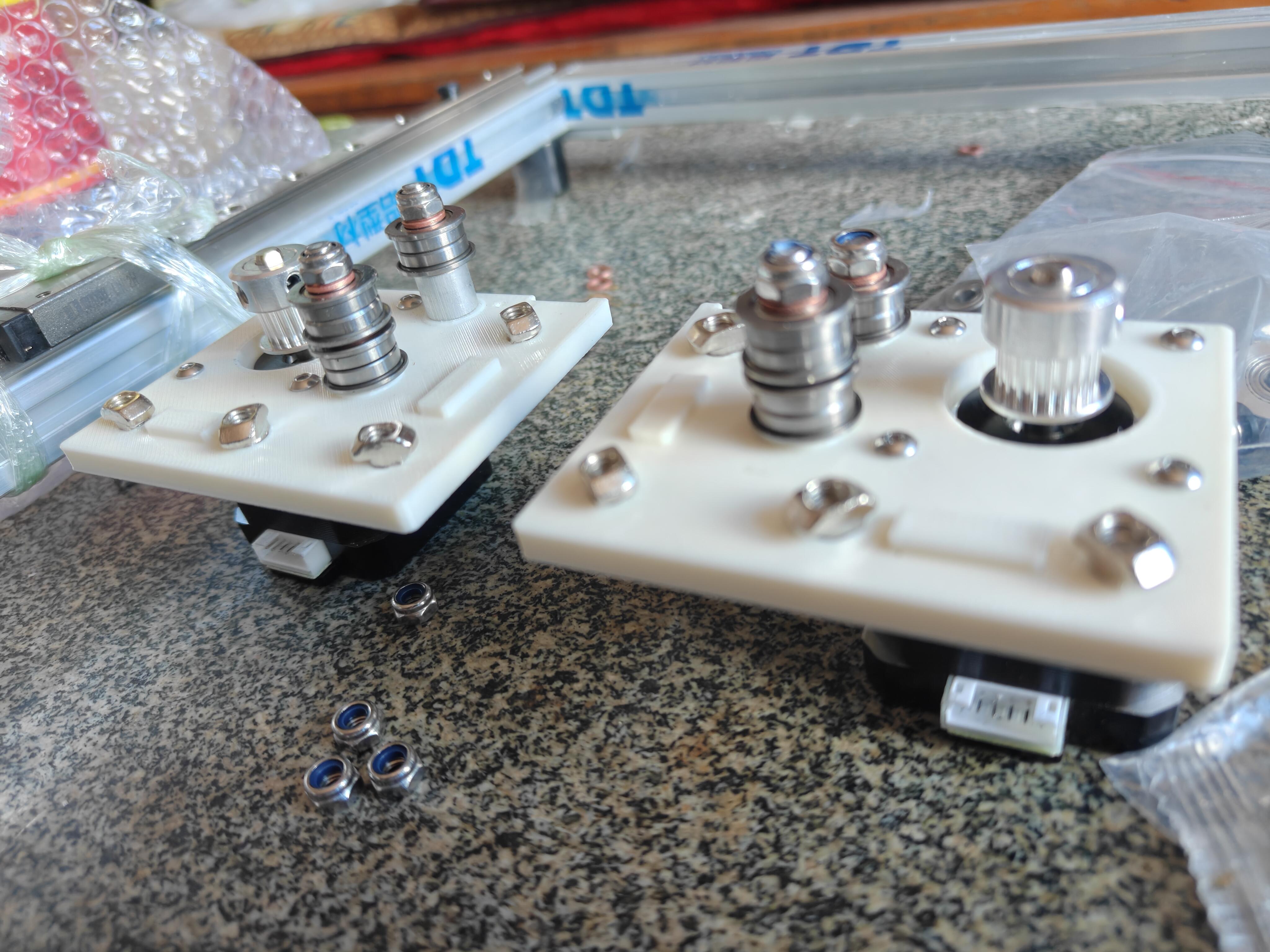

最终装配效果
（写到后面我才发现原来这个地方装反了，要是按上面这样装同步带绕不上去。。我写完往上装的时候才发现这个问题，改不了了。但是改起来很简单，螺丝这时候别上太死就行，即使是最后装上也能微调修改。）
下面的部分是绝对正确的，就这里炸了而已

这两个小件的装配方式也差不多

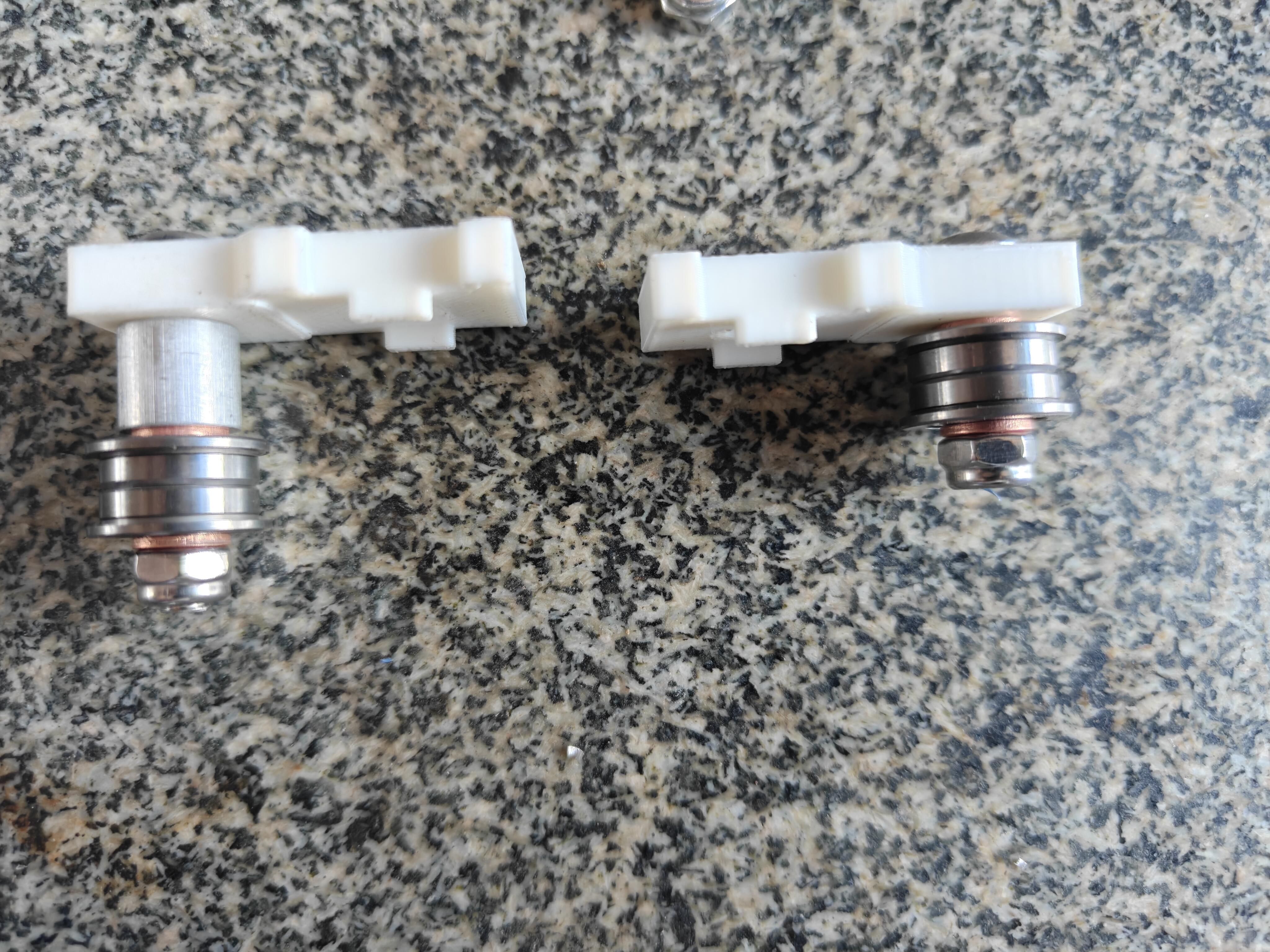

最终装配效果
左：螺丝M5*30，打印件，隔离柱，紫铜垫片，一对轴承，紫铜垫片和M5防松螺母。
右：螺丝M5*20，打印件，紫铜垫片，一对轴承，紫铜垫片和M5防松螺母。
千万不要装反了，这俩长得虽然一样，但是方式一点都不一样。

线轨上的这俩3D打印零件上的参数也基本相同

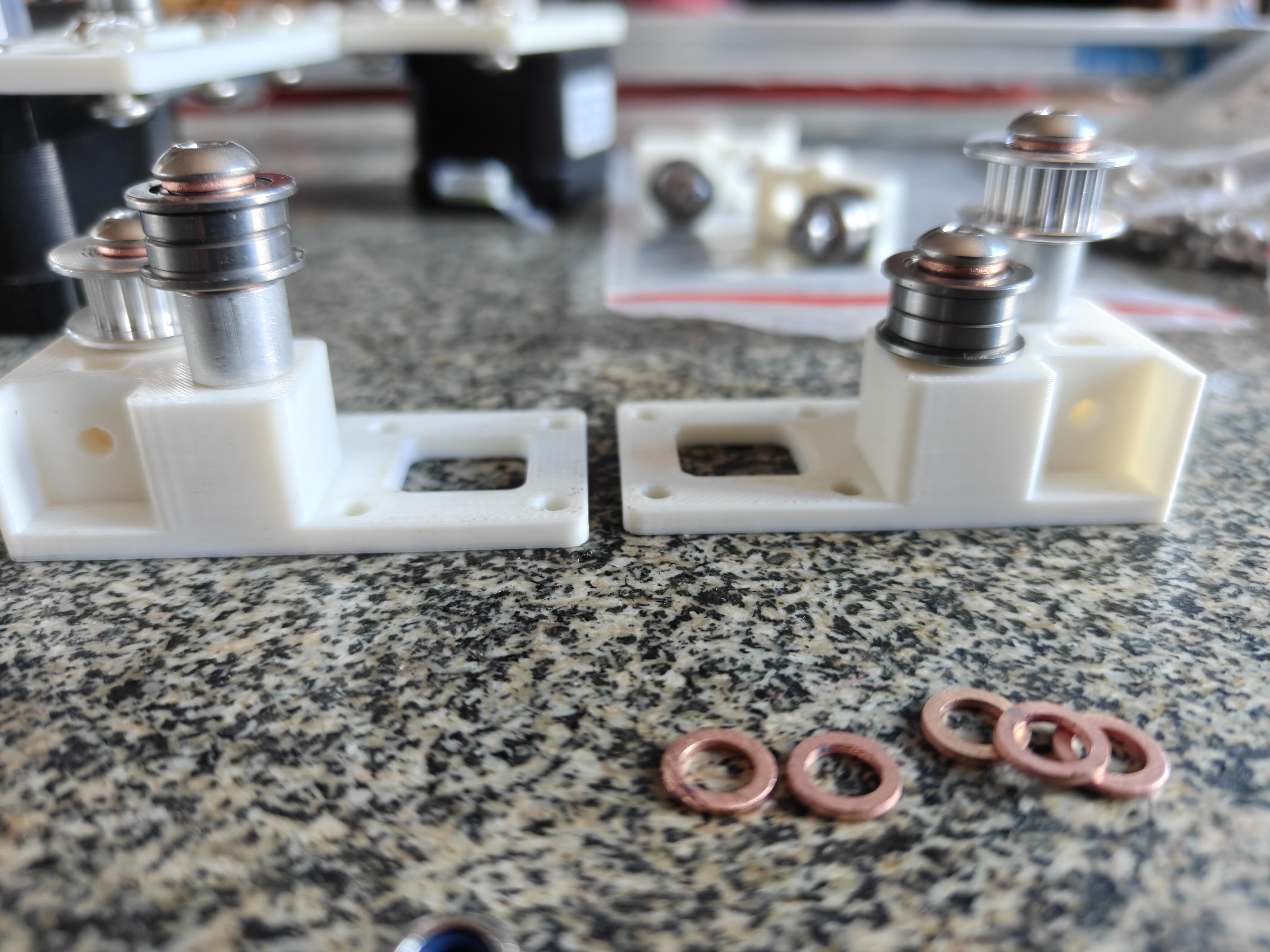

最终装配效果
短的统一M5*20，长的统一M5*30
需要注意，每一个同步轮以及每一对轴承上下两侧都需要一个紫铜垫片。
然后就是因为3D打印精度问题，上这四个件将会非常折磨，稍微不注意拧歪了这俩件就得报废重打了。
所以有个方法是事先在上面放个和螺丝直径一模一样的件（例如隔离柱或者同步轮，不推荐轴承那个太小）然后把螺丝放进去用螺丝先扩一个正正好垂直的孔，这样到时候装件的时候就不会像我那样折磨了。
然后有同步轮的地方螺丝不要上太死，要留出点空隙来，要不然根本就不顺滑。轴承的地方随意，但考虑到PLA材质的耐受程度也不要使劲拧太多，否则容易滑丝报废，螺丝到底就行了

下面这俩件可以说是最简单的两个了

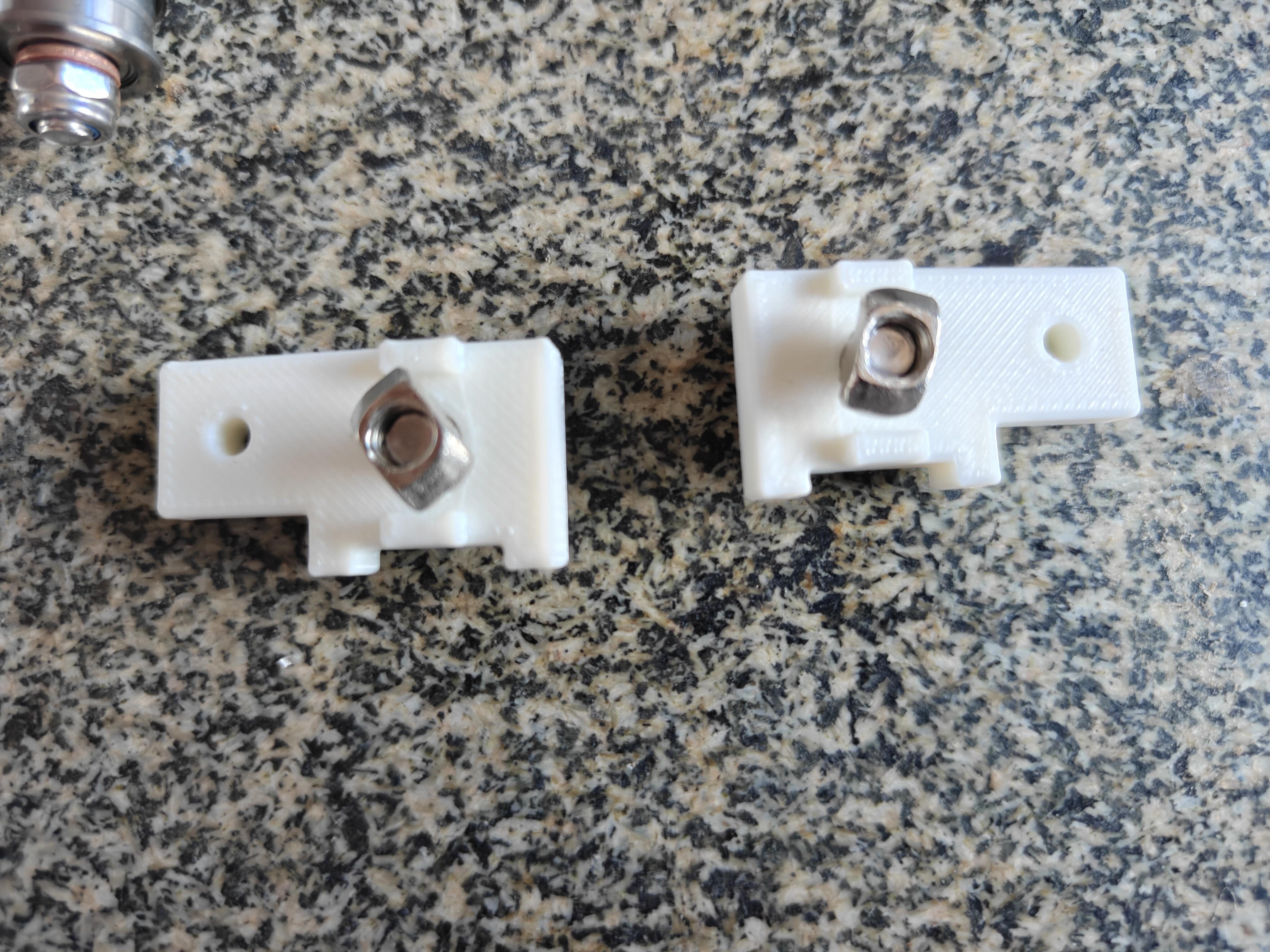

最终装配效果
两个M5*10螺丝搞定，注意T型螺母方向千万不要放反了，尖尖朝外。T型螺母型号20型-M5*10*6

然后我有点懒得写了，自己看视频吧。螺丝型号基本上都差不多，可以目测试一下（其实是我装完发现我也忘了哈哈）

注意事项

然后我发现上面那俩电机的螺丝上反了，左边的上右边去了，右边上左边去了。如果装的时候发现同步带绕不上再手动正一下就可以了。
检验标准是沿着Y轴上下推动（断电操作！），如果中间的滑块不左右动而是静止的话就算成功。

关于3D打印，我从嘉立创打的。需要注意的是大鱼给的零件里有一个是 “多壳体结构”。(X轴转接支架)

多壳体结构：两个零件放在同一个文件内或模型内含有无连接支撑的区域

这种情况下嘉立创是不给打的。然后我让他们工程师帮忙拆分了下。然后我选择嘉立创原因是我发现我找的淘宝代打店有点宰客嫌疑，太贵了。索性我就让专业工厂来做这件事了。
模型文件下载（已经完美适配嘉立创，修复多壳体问题，可以直接上传打印）
B站工房：https://mall.bilibili.com/neul-next/detailuniversal/detail.html?page=detailuniversal_detail&itemsId=41268127&noTitleBar=1&jumpLinkType=0&from=success&isMerchant=1&channel=COPY&share_mid=524486358 （推荐，有B站账号就可以反复下载）
123网盘：https://1811631559.share.123865.com/123pan/i9YRVv-ZNQC3?pwd=iSWj# （提取码iSWj）
这俩下载方式任选其一，内容都是一样的。

文件校验值

压缩包内容，共17个文件
笔架.STL，MD5：e6cfb28ad9d518fe57b80a2006daa20a
抬笔底座.STL，MD5：eb8ea3dcf3068b01b569b494fa667b56
压笔器.STL，MD5：0f37caa281a29f8141c3a614c456f64c
X轴连接件_A.STL，MD5：786107729342622b6e62fcf745feee8c
X轴连接件_B.STL，MD5：3655b8e5bcfd935445132cad6c47597d
X轴支架_A.STL，MD5：e44df7ff468f57bfd0f325eb3abb3408
X轴支架_B.STL，MD5：3e4de34a9efaf25d40419ea07412e498
A惰轮座.STL，MD5：aa80a2e0b0ffa577653d6e6a32318c60
B惰轮座.STL，MD5：1fa96279d831fd28207d7b29b2b1e5cf
长管夹.STL，MD5：13c566f410a172553c488ef34bc5ed8c
摆动轮.STL，MD5：5e11f13cf9229450ec8ad5d671f97f34
B电机支架.STL，MD5：ebc7918f340e57f48df6a8fe29c5939f
A电机支架.STL，MD5：172cb06a15b7123ee29574e66db6801a
主板盖子.STL，MD5：3c261511dc384944e313d0c8b978e743
主板盒子.STL，MD5：20d44c2054b5701caed07b2e70f204d6
shell_1_of_X轴转接支架.stl，MD5：7f3a043adcdce3d104a7917927c9266e
shell_2_of_X轴转接支架.stl，MD5：6b49eab41ca2f93300eb4f0b0fe0bb7e

压缩包本体
STL格式零件.zip，MD5：f37ce2364bef007726ec42094f50e9ed

嘉立创3DP地址：https://www.jlc-3dp.cn/placeOrder
进去直接上传文件就行，记住材料选PLA的。千万不要选树脂，那是给手办用的。而且树脂的强度也达不到，容易坏。
